Anàlisi de l'arquitectura interna dels inversors solars d'alta{0}}eficiència

Anàlisi de l'arquitectura interna dels inversors solars d'alta{0}}eficiència

Anàlisi tècnica de l'arquitectura interna d'inversor solar comercial, topologia de doble-etapa, eficiència MPPT d'alta-tensió i dinàmica tèrmica.

Colls d'ampolla tèrmics i elèctrics en la conversió d'energia fotovoltaica comercial

Les instal·lacions solars comercials s'enfronten a una degradació persistent dels ingressos causada per la disminució tèrmica, el desajustament de cordes sota irradiància variable i les pèrdues de commutació elevades a temperatures elevades. La fallada dels components a l'etapa de conversió de CC-AC representa més del 40% de les trucades de manteniment de camp no programades en projectes de serveis públics i comercials-i-industrials (C&I).

Aquesta guia analitza l'arquitectura del nivell de placa-interna, la dinàmica de dissipació tèrmica i la integració del seguiment MPPT dels inversors de cadena d'alta-eficiència. Proporciona als enginyers d'EPC i als especialistes en adquisicions criteris tècnics rigorosos per avaluar la fiabilitat de l'etapa de potència, reduir el cost d'energia anivellat del sistema (LCOE) i verificar l'assegurament de la qualitat del-component.

Anàlisi tècnica: -Arquitectura de nivell i mecanismes bàsics

Topologia d'alta freqüència-dual{1}}etapa

Els inversors de cadena d'alta -eficiència utilitzen una arquitectura de conversió d'energia de doble-etapa. L'etapa d'augment de CC-CC escala tensions de cadena variables fins a un bus de CC d'alta-tensió estable (600 V–900 V), que alimenta l'etapa d'inversor de CC-CA.

· Semiconductors de potència: la substitució dels IGBT heretats per MOSFET discrets de carbur de silici (SiC) redueix les pèrdues de recuperació inversa fins a un 73%. Els semiconductors de SiC permeten freqüències de commutació superiors a 50 kHz, permetent l'ús d'inductors i condensadors de pel·lícula més petits sense augmentar la distorsió harmònica total (THD).

· Topologia de 3-Phase Neutral Point Clamped (NPC): les topologies NPC multinivells redueixen l'estrès de tensió als interruptors d'alimentació (VDC/2 per dispositiu), minimitzant la degradació dV/dt a les connexions de xarxa sense transformador i aconseguint una eficiència de conversió màxima del 98,6%.

Integració d'-alta tensió MPPT amb una àmplia finestra de seguiment

Les arquitectures de -etapa dual inclouen circuits dinàmics de seguiment del punt de màxima potència (MPPT) impulsats per processadors de senyal digital (DSP) de 32 bits:

Ampli rang de funcionament MPPT: les finestres de seguiment que abasten entre 200 V i 1000 V permeten l'inici-al matí i la collita tarda- al vespre, ampliant les finestres diàries de generació d'energia de 45 a 90 minuts.

Enrutament MPPT dual/multi{0}}: el seguiment MPPT de-canal dual aïlla les pèrdues d'ombrejat parcial en les cadenes de mòduls no coincidents. La detecció de corrent mitjançant sensors d'efecte Hall de bucle tancat -alimenta mètriques de voltatge/corrent en temps real en algorismes de pertorbació- d'alta-velocitat-i-observació (P&O) que funcionen a freqüències de mostreig de 100 Hz.

Arquitectura tèrmica i protecció reforçada

L'acumulació de calor als semiconductors de potència duplica les taxes de fallada interna per cada augment de 10 graus de la temperatura de la unió ($Tj$).

Extrusions d'aigüera de calor d'alumini anoditzat-:Els interruptors d'alimentació principal es munten directament als dissipadors de calor d'alumini-forjat en fred amb geometries de pin-aletes que maximitzen la superfície en un 40% en relació amb les aletes extruïdes estàndard.

Aïllament del compartiment segellat:Els dissenys interns separen l'electrònica de potència (components-generadors de calor com ara inductors i mòduls de pont) de l'electrònica de control sensible (DSP, controladors de portes, plaques de comunicació). L'electrònica de potència resideix en una cambra segellada amb IP66 refrigerada per aire forçat, aïllant la PCB principal de l'acumulació de pols i l'aire ambient corrosiu.

Protecció contra sobretensions:Els varistors d'òxid metàl·lic (MOV) tipus II (o tipus I+II opcionals) protegeixen tant els terminals de CC com de CA contra les sobretensions transitòries induïdes pel llamp-.

Estàndards de la indústria i impacte del ROI financer

Comparació d'especificacions estructurals: inversors estàndard i industrials de grau-

Anàlisi Financera: LCOE i Optimització de Rendiments

Per a un sistema de coberta comercial d'1 MW que funciona durant un cicle de vida de 25 anys:

Diferencial de rendiment d'eficiència: Un augment del 0,8% de l'eficiència de conversió produeix aproximadament 12.800 kWh de generació addicional anual per MW instal·lat.

Prevenció de la disminució tèrmica: La prevenció de la disminució de la potencia entre 40 i 50 graus recupera fins a un 4% de la producció d'energia perduda durant els mesos de màxima irradiació estival.

Impacte LCOE: els augments de rendiment combinats i els cicles de substitució de components reduïts redueixen el LCOE global de 0,004 $/kWh a 0,007 $/kWh, recuperant la prima de maquinari inicial en 18 mesos d'operació.

Protocols d'integració de sistemes i control de qualitat

El nostre procés de fabricació sotmet totes les unitats de conversió d'energia a un control de qualitat de múltiples-fases:

Per integrar projectes comercials complets, les nostres plataformes de-cadenes d'alta capacitat funcionen juntament amb un equilibri especial-de-maquinari del sistema, inclosos els actius distribuïts de menor-capacitat, com ara el nostreInversor de xarxa-de 10 kWmodels per a submatrius comercials més petites-.

Normes de compliment

Seguretat i connexió a la xarxa: IEC/EN 62109-1, IEC/EN 62109-2, VDE-AR-N 4105, EN 50549-1.

Normes EMC: EN 61000-6-2, EN 61000-6-4.

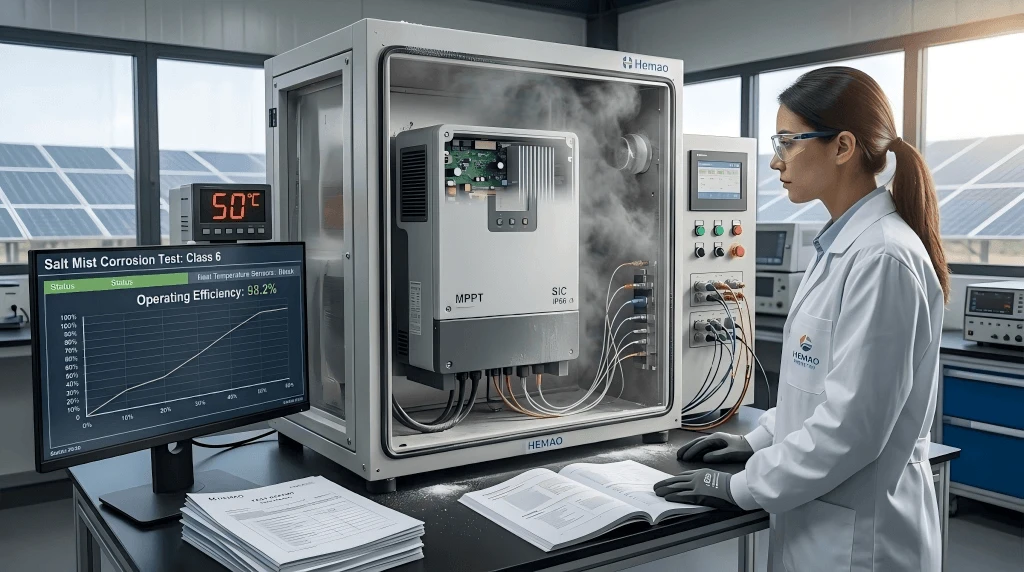

Resistència ambiental: IEC 60068-2-52 (classe de corrosió de boira salina 6), protecció IP66 contra la pols i l'entrada d'aigua.

Preguntes freqüents

P: Com fa que l'arquitectura de refrigeració de doble-cambra prevé els errors dels components a les instal·lacions costaneres humides o altes-?

R: El disseny de -cambra doble segrega la PCB de control principal de la zona de dissipació tèrmica d'alta potència. Els components d'alta calor-(inductors i dissipadors de calor) s'allotgen en un canal de flux d'aire extern amb classificació IP66, la qual cosa permet que l'aire ambient forçat refredi les superfícies de les aletes. Els circuits de control sensibles, els controladors de la porta i els condensadors s'allotgen en una carcassa IP66 separada i segellada, plena de nitrogen sec o segellat contra l'intercanvi d'aire ambient, eliminant la condensació de la boira de sal-i la deposició de pols conductora en rastres d'alta tensió-.

P: Quins protocols d'embalatge i protecció del trànsit s'implementen per evitar micro-fractures als conjunts interns de PCB durant l'exportació a granel?

R: Els inversors s'embalen en caixes de fusta tractades tèrmicament-conformes a ISPM 15-revestides amb escuma de xoc-de polietilè expandit d'alta densitat (EPE)-adaptada a les dimensions del xassís. Tots els components interns pesants-com ara els inductors magnètics i els condensadors principals-s'ancoren al bastidor principal del xassís mitjançant suports mecànics estructurals en lloc de dependre únicament de la retenció de la junta de soldadura. Els enviaments inclouen sensors d'inclinació 3D-i d'impacte d'un sol ús-per fer un seguiment de les càrregues de trànsit.

P: Quins són els paràmetres tècnics i els terminis de lliurament per a modificacions personalitzades de firmware o maquinari OEM?

R: Les personalitzacions a nivell-de microprogramari (modificar mapes de registre MODBUS RTU/TCP, ajustar els llindars de-discontinuació de voltatge superior o integrar perfils de suport-de xarxa personalitzats) porten un cicle de validació de 14 dies laborables. Les modificacions del nivell-de maquinari (recobriments personalitzats de la carcassa, configuracions modificades de connectors de CC o geometries de-dissipadors de calor personalitzades) segueixen una cronologia de desenvolupament de 6 a 10 setmanes, inclosa la modelització tèrmica completa, la producció de prototips i les proves d'acceptació de fàbrica (FAT).

Poseu-vos en contacte amb el nostre equip d'enginyers per obtenir un disseny personalitzat del sistema fotovoltaic de 5 kW i un pressupost detallat de BOM en 48 hores.
