Garantir la seguretat del sistema de gestió de bateries (BMS) als paquets LiFePO4
Una guia tècnica sobre la seguretat de LiFePO4 BMS, que inclou l'equilibri actiu, la gestió tèrmica, el diagnòstic a nivell cel·lular-i el compliment internacional.
El desplegament de sistemes d'emmagatzematge d'energia (ESS) de fosfat de ferro de liti (LiFePO4) als sectors comercials i industrials (C&I) s'enfronta a requisits de límit operacional estrictes. Tot i que la química LiFePO4 presenta una estabilitat tèrmica inherent en comparació amb les variants de níquel-manganès-cobalt (NMC), el desequilibri cel·lular no mitigat, la propagació tèrmica i els defectes de la topologia de control encara amenacen la longevitat dels actius.
Una sola cèl·lula que funciona fora de la seva finestra de tensió òptima (2,5 V a 3,65 V) pot induir una degradació localitzada, reduint la capacitat útil del paquet fins a un 35% en 1.500 cicles. A més, una vigilància tèrmica inadequada comporta el risc d'esdeveniments de calefacció localitzats, provocant un dispar i temps d'inactivitat inesperats del sistema.
Per protegir-cost d'emmagatzematge anivellat a llarg termini (LCOS), els contractistes d'EPC i els gestors de projectes necessiten arquitectures robustes i de múltiples-capes de sistema de gestió de bateries (BMS). Aquesta anàlisi descriu els mecanismes de control primaris, les topologies d'equilibri i els protocols de diagnòstic essencials per a l'estabilitat del paquet LiFePO4 de grau d'utilitat-.
Anàlisi tècnica: Mecanismes de seguretat bàsics i arquitectura

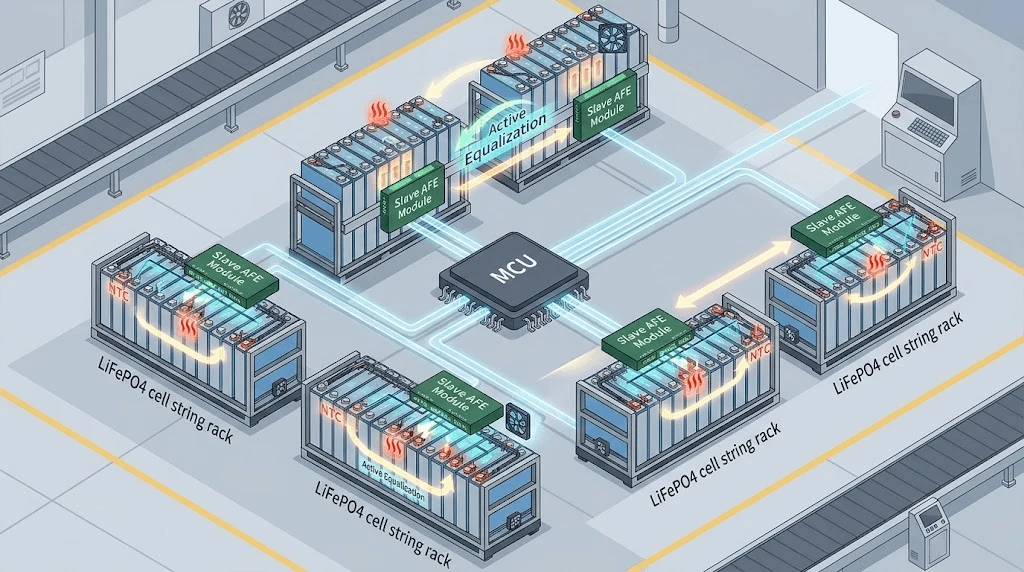

Un BMS resistent es basa en una arquitectura principal-esclau distribuïda. Els circuits integrats-Analog Front End (AFE) supervisen directament els grups de cèl·lules, passant la telemetria a l'MCU central mitjançant interfícies de bus CAN aïllades.
1. Monitorització del nivell de tensió de la cèl·lula- i calibració del llindar
La detecció de tensió de precisió requereix canals AFE dedicats amb una tolerància del senyal de <±2 mV. Les corbes de descàrrega estàndard de LiFePO4 presenten un altiplà de tensió extremadament pla entre el 30% i el 80% de l'estat de càrrega (SOC), fent que els mètodes de voltatge de circuit obert (OCV) siguin insuficients per a l'estimació de l'estat. Un -BMS d'alt grau combina el recompte de Coulomb amb algorismes de filtre de Kalman estès (EKF) per fer un seguiment del SOC amb precisió en ±2. Els llindars dels paràmetres de protecció s'han d'aplicar per maquinari-a la capa AFE per garantir l'execució independent de la latència del microprogramari de l'MCU:
Tall per sobre-tensió (OVC):3,65 V (nivell cel·lular) / Retard:<10 ms
Recuperació de sobre-tensió: 3.45V
Sota-tensió de tall (UVC):2,50 V (nivell cel·lular) / Retard:<10ms
Sota -Recuperació de voltatge:2.80V
2. Topologies d'equilibri de cèl·lules actives
Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100 Ah), es requereix un equilibri actiu.
Els sistemes actius utilitzen convertidors bi-DC-DC o xarxes de commutació capacitiva per transferir la càrrega des de les-cel·les de tensió més alta a les de menor-voltatge durant els cicles de càrrega i descàrrega. En permetre l'equilibri de corrents entre 2 A i 5 A, les topologies actives mitiguen la pèrdua de capacitat per la variació de capacitat a través de grans cadenes de cèl·lules, millorant el rendiment d'energia utilitzable durant el cicle de vida dels actius.
3. Gestió tèrmica i diagnòstic predictiu
La variació de temperatura entre un mòdul no ha de superar els 3 graus. El BMS utilitza termistors de coeficient de temperatura negatiu (NTC) configurats amb una relació mínima d'1 sensor per 4 cèl·lules en sèrie, a més de sondes addicionals connectades a MOSFET d'alimentació i barres principals.
El microprogramari integrat calcula contínuament els gradients tèrmics dT/dt. Si la taxa de canvi de temperatura de la cel·la localitzada supera 1 grau/min, el sistema activa alertes de diagnòstic abans d'assolir els límits absoluts de sobre-temperatura (càrrega de 55 graus / descàrrega de 60 graus).
Estàndards de la indústria i impacte en LCOS
La selecció d'un BMS de grau-industrial altera directament les finances del projecte ampliant el rendiment del cicle de vida i reduint la despesa operativa (OpEx).
|
Paràmetre / Característica |
BMS comercial estàndard |
Arquitectura industrial avançada de BMS |
|
Arquitectura d'equilibri |
Passiu (50 mA-100 mA) |
Bi-activa (2 A−5 A) |
|
Precisió de detecció de voltatge |
±10 mV |
±2 mV |
|
Protocols de comunicació |
RS485 bàsic |
Bus CAN dual / Modbus TCP / SNMP |
|
Temps de reacció de falla |
<100 ms |
<2 ms (Hardware Interrupt) |
|
Relació de detecció tèrmica |
1 sonda per 16 cel·les |
1 sonda per 4 cel·les + Monitorització de barres |
|
Cicle de vida del disseny |
3.000 cicles (80% SOH) |
6.000–8.000 cicles (80% SOH) |
Anàlisi d'impacte LCOS
En mantenir el desequilibri de les cèl·lules per sota de 10 mV durant una vida útil de 8.000-cicles, un BMS d'equilibri- actiu evita l'aturada prematura de les cordes causada per cèl·lules aïllades de baixa tensió. Aquesta capacitat redueix el cost d'emmagatzematge anivellat (LCOS) per:
· Preservació de la capacitat útil:Evita l'efecte "enllaç més feble", mantenint la capacitat de la cadena a prop dels valors nominals.
· Cicles de substitució reduïts:Perllonga la vida útil general del paquet més enllà de 10 anys sense requerir substitucions de mòduls de cel·la de mitjana-vida.
Integració i compatibilitat de sistemes
Un BMS compatible s'ha de connectar perfectament amb sistemes de conversió d'energia (PCS) i controladors de càrrega solar.
Quan es desplega solucions d'emmagatzematge comercial com araMòdul d'emmagatzematge d'energia de 25,6 V 100 Ah, les comunicacions industrials depenen dels protocols CAN 2.0B i Modbus RTU de baixa latència-. El BMS transmet els límits operatius dinàmics a l'inversor en temps real:
Límit de corrent de càrrega (CCL):Ajustat dinàmicament en funció de la tensió màxima de la cel·la i la temperatura interna.
Límit de corrent de descàrrega (DCL):Ajustat en funció de la tensió mínima de la cel·la, la temperatura i el SOC actual.
Aquesta comunicació de bucle tancat-obliga l'inversor a accelerar la sortida abans que es superin els límits tèrmics o de tensió, evitant tancaments durs del sistema amb perfils de càrrega pesada.
Control de qualitat i compliment global
La garantia de seguretat industrial requereix l'adhesió verificada als estàndards globals de proves.
UL 1973:Estàndard de seguretat per a bateries utilitzades en aplicacions estacionàries. Verifica la integritat estructural, la contenció de la cèl·lula i la seguretat elèctrica en condicions de fallada.
IEC 62619:Obliga proves de seguretat funcional per a bateries de liti industrials, incloses proves de propagació tèrmica i control de seguretat del programari de la unitat de control.
ONU 38.3:Proves de seguretat del transport, incloent simulació d'altitud, xoc tèrmic, vibració, impacte, curtcircuit extern i descàrrega forçada.
El control de qualitat de fabricació ha d'incorporar proves automatitzades de final de línia (EOL). Totes les plaques BMS se sotmeten a una verificació de protecció de curt-circuits, comprovacions de calibratge en tots els canals de mesura i crema-en condicionament en condicions tèrmiques elevades (50 graus) abans del muntatge final.
Preguntes freqüents
1. Com impedeix el BMS la propagació de la fugida tèrmica en condicions de curt-circuit?
El BMS utilitza una estratègia de defensa de dos-nivells: les interrupcions de maquinari de curt-circuits primaris desencadenen desconnexions ultra{-sòlides-de commutador d'estat sòlid/MOSFET en menys de 100 microsegons quan es superen els llindars actuals. Si utilitzeu una topologia de relés mecànics o de contactors, els fusibles ultra-de semiconductors proporcionen un aïllament físic secundari. A més, el microprogramari de control supervisa els vectors dT/dt per detectar curtcircuits interns abans que es produeixi la ventilació de gas o la propagació tèrmica.
2. Quins són els requisits de logística i seguretat per enviar paquets de LiFePO4 de gran-capacitat a l'estranger?
Tots els paquets han d'estar certificats segons la normativa ONU 38.3 i enviats a un estat de càrrega (SOC) entre el 30% i el 50%. Els paquets requereixen embalatges perillosos certificats per l'ONU-(mercaderies perilloses de classe 9) amb un aïllament interior reforçat, protecció de terminals de curt-circuits i un embolcall interior-segellat a la humitat. El BMS s'ha de configurar en un "Mode de repòs profund" de baixa potència-durant el trànsit per limitar la-descàrrega automàtica a <0,5% al mes.
3. Quins són els límits per a les adaptacions personalitzades del firmware OEM/ODM BMS per a protocols d'inversor específics?
Els límits de personalització inclouen la modificació de les estructures de trama CANbus/RS485, el mapeig d'adreces de registre Modbus personalitzades, l'ajust d'algoritmes de càlcul SOC/SOH dinàmics i la configuració de corbes d'interrupció de temperatura/tensió personalitzades. Les modificacions de la capa física permeten opcions entre la commutació MOSFET d'estat sòlid o els circuits de controlador de contactors externs en funció dels límits de voltatge del sistema (fins a 1000 VDC. El termini d'enginyeria estàndard per a les adaptacions del protocol del microprogramari sol ser de 2 a 3 setmanes).
Poseu-vos en contacte amb el nostre equip d'enginyeria en un termini de 48 hores per obtenir un disseny personalitzat del sistema fotovoltaic i d'emmagatzematge d'energia i un pressupost detallat de BOM.
